Luogo di origine: | La CINA |
Marca: | TOBO |
Certificazione: | ISO |
Numero di modello: | Valvola a sfera galleggiante |
Quantità di ordine minimo: | 1PC |
---|---|
Imballaggi particolari: | Le valvole sono avvolte in un foglio di plastica a bolle e in scatole di compensato |
Tempi di consegna: | 15-20 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100000pcs |
Nome di prodotto: | Valvola a sfera di galleggiamento | Materiale: | SS316 |
---|---|---|---|
Presure: | 1,000/800psi | Dimensione: | DN65 |
Uso: | petrolio e gas | Temperatura dei media: | Temperatura ad alta pressione |
Imballaggi particolari: | Le valvole sono avvolte in strato di plastica della bolla | Temperatura: | -20 a 425°C |
Evidenziare: | Valvola a sfera di galleggiamento ad alta pressione,valvola a sfera di galleggiamento 2500lbs,Valvola a sfera di galleggiamento PN16 |
Nome di prodotto: | Valvola a sfera di galleggiamento | Applicazione: | Acqua, petrolio, gas ecc., |
---|---|---|---|
Dimensione: | DN15 ~DN600 | Pressione: | Alta pressione |
Caratteristica: | Ad alta resistenza | Temperatura: | -20~429 C |
Gambo: | Acciaio inossidabile/2Cr13 | Colleghi: | L o T |
Alta luce: |
valvole a sfera flangiate,valvola a galleggiante di acciaio inossidabile |

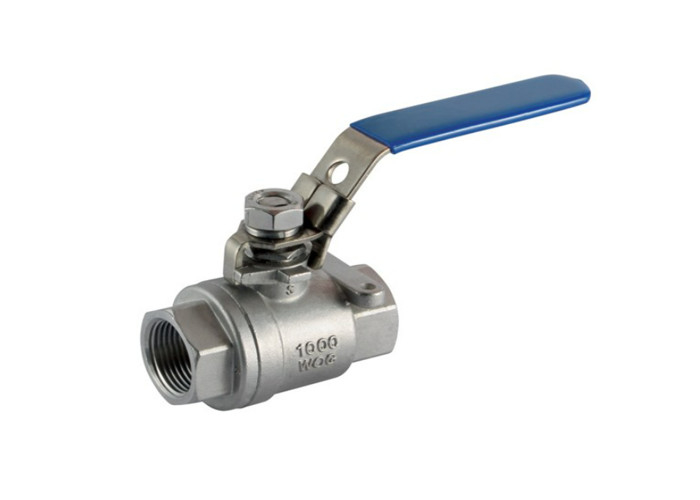

Valvola a sfera di galleggiamento ad alta pressione 150lbs~2500lbs/PN16~PN160/JIS 10K~20K
Descrizione di galleggiamento della valvola a sfera:
Una valvola a galleggiante di 2 modi è progettata ed accordo manifatturiero bene all'api 608. Palla di galleggiamento quando piccolo calibro,
ed ha riparato la palla quando grande calibro.
Ha la struttura di protezione antincendio e dispositivo antistatico. Ampiamente usato per petrolio, chimica, acqua
industrie di trattamento.
Parametri di galleggiamento della valvola a sfera
Valvola a sfera di marca dell'OEM, puntigliosa |
corpo: Acciaio inossidabile CF8M (ss 316) |
palla: Acciaio inossidabile CF8M (ss 316) |
asse: Acciaio inossidabile 316 |
sedili: PTFE |
operazione: con la leva di acciaio inossidabile |
legature interne: Acciaio inossidabile 316 (A4) |
pressione di esercizio: 16 barre al massimo 40 grado C |
perdita del sedile: nessuna perdita visibile come specificato in en 12266-1 |
applicazione: soluzione o allume della calce. soluzione |
flangiato a PN16 delle BS EN1092-1 |
Caratteristica tecnica di galleggiamento della valvola a sfera
- Temperatura applicabile: -29℃~425℃ -40℃~550℃ (d'acciaio) (acciaio inossidabile)
- Pressione nominale: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K
- Medium applicabile: acqua, gas, petrolio e l'altro medium di causticità.
Norma di galleggiamento di applicazioni della valvola a sfera
- Dimensione faccia a faccia: ANSI B 16,10, API 6D/DIN BS/JIS
- Dimensione della flangia: ANSI B 16,5 MSS-SP-44/DIN BS/JIS
- Prova: Api 598 API 6D/DIN BS/JIS
Caratteristiche di galleggiamento della valvola a sfera:
- Struttura anti-esplosione del gambo di valvola
Una volta medio il passaggio tramite la valvola, la pressione nel corpo di valvola può possibilmente spingere il gambo fuori, o
quando la valvola è nella riparazione, se c'è pressione nella cavità media, il gambo o il medium sembra a facilmente
voli fuori sopra lo smontaggio della valvola, che può causare danneggia agli esseri umani, per impedire
le possibilità, un club fittizio sta imballando ed il cuscinetto spinto è bruciato o l'imballaggio è nocivo dovuto altro
le cause, la pressione del medium nel corpo di valvola faranno il club fittizio del gambo di valvola in contatto vicino
con il fronte superiore della guarnizione del corpo di valvola. Per impedire così perdere medio l'imballaggio di danno
posizione.
Pressione di prova
|
Dimensioni del collegamento principale
|
Tipo | Dimensione (millimetri) | Dimensione (millimetri) | ||||||||
pollice | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY |
″ di 1/2 | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
3/4 di ″ | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
1 ″ | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
11/4 ″ | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 | |
11/2 ″ | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 | |
2 ″ | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
21/2 di ″ | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8-Φ22 | 150 | 280 | |
3 ″ | 80 | 283 | 210 | 168,5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
4 ″ | 100 | 305 | 254 | 200,2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
5 ″ | 125 | 381 | 279 | 235 | 185,7 | 35 | 8-Φ22 | 240 | 600 | |
6 ″ | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
8 ″ | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
10 ″ | 250 | 568 | 445 | 387,5 | 324 | 48 | 16-Φ29 | 380 | 1200 |
Tipo | Dimensione (millimetri) | Dimensione (millimetri) | ||||||||
pollice | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb |
″ di 1/2 | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
3/4 di ″ | 20 | 190 | 118 | 82,5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
1 ″ | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
11/2 ″ | 40 | 241 | 156 | 114,3 | 73,2 | 23 | 4-Φ22 | 135 | 180 | |
2 ″ | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
3 ″ | 80 | 356 | 210 | 168,2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
4 ″ | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
6 ″ | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
8 ″ | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
10 ″ | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 |
1200 |
