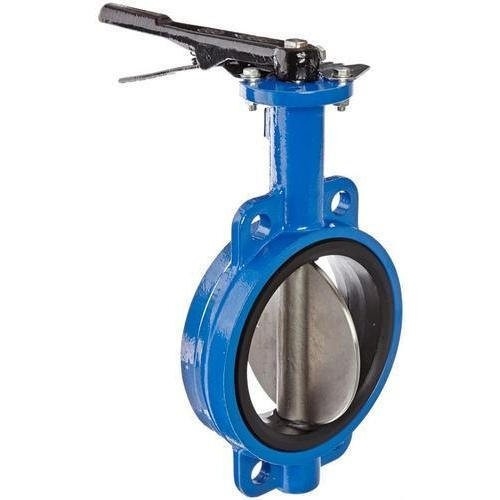

Valvola a farfalla del wafer con l'acciaio inossidabile ZG1Cr18Ni12Mo2Ti 2" della maniglia blu di innesco PN10

Valvola a farfalla del wafer con l'acciaio inossidabile ZG1Cr18Ni12Mo2Ti 2" della maniglia blu di innesco PN10

1. Dimensione nominale: DN50~DN2800/NPS 2" ~48";

2. Pressione nominale: PN6, PN10, PN16, PN25, PN40, PN64, PN100, Class150

3. Materiale del corpo: WCB, ZG1Cr5Mo, ZG1Cr18Ni9Ti, CF 8(304), CF3 (304L), ZG1Cr18Ni12Mo2Ti, CF8M (316), CF3M (316L)

4. Tipo di collegamento: Wafer, doppia flangia, wafer trascinato, saldatura testa a testa.

5. Applicazione: Petrolio, l'industria chimica, metallurgia, energia elettrica, alimento, rifornimento idrico della farmacia e drenaggio, la consegna del gas, può assistere come regolazione del flusso o tagliare e collegare il medium.

6. Medium adatto: Acqua dell'acqua, delle acque luride, di mare, gas dell'aria, del vapore, di carbone, ecc. medio corrosivo.

Norma

1. Progettazione e norma di fabbricazione: JB/T 8527, API 609

2. Norma faccia a faccia di dimensione: ANSI B 16.10-1992

3. Norma di dimensione della flangia: ANSI B16.5

4. Norma di ispezione e della prova: Api 598-82

Vantaggio

1. Struttura eccentrica tre: Quando la valvola è più stretto chiuso, quindi la guarnizione sarà superficie di tenuta più sicura è molto affidabile e con zero-perdita.

2. Sedile del metallo: Seat è perla saldata con metallo duro, valvola può sopportare il corrosivo, temperatura elevata, abrasione. Con tempo di impiego lungo.

3. Anello con sigillo sovrapposto duro e molle multilivelli: facile installare, regolare e sostituzione.

4. L'intera valvola adottare il materiale d'acciaio, ha un carattere di a prova di fuoco in sé.

Materiali

Dimensioni

Tipi di valvole a farfalla basate sulla costruzione di corpo

Sono basati sul tipo di estremità delle valvole a farfalla del corpo disponibile nei tipi seguenti.

• Entrambe l'estremità flangiata

• Tipo estremità del wafer

• Tipo estremità dell'ansa

• L'estremità ha saldato i tipi estremità

Tipo dell'acqua

Il corpo del wafer è disposto fra le flange del tubo ed i bulloni della flangia circondano il corpo di valvola. Un tipo valvola a farfalla del wafer è facile all'installato a ma non può essere usato come valvola di isolamento.

Tipi di Seat

Le valvole a farfalla possono essere messa metallo con metallo, delicatamente messo, o con un corpo e un disco completamente allineati. La prima immagine è di una morbidezza messa completamente ha allineato il corpo e la valvola a disco. In secondo luogo, è un sedile molle con il disco del metallo ed il terzo è tipo metallo con metallo valvola del sedile.
