GRUPPO D'ACCIAIO CINA DI TOBO
 |
| Luogo di origine: | La Cina |
| Marca: | TOBO |
| Certificazione: | CE/ISO |
| Numero di modello: | Valvola a saracinesca |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Imballaggi particolari: | Pacchetto interno: pacchetto esterno sigillato del pacchetto del sacchetto di plastica: il pacchetto |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 3000PCS/month |
| Nome: | Valvola a saracinesca d'acciaio | Tipo: | Gambo serrato resiliente |
|---|---|---|---|
| Corpo: | Ghisa | Fine connessione: | estremità della flangia |
| Applicazioni: | Aria, gas combustibile, acqua d'alimentazione, vapore | Faccia a faccia: | ASME B16.10 |
| Temperatura: | Temperatura elevata | Dimensione: | DN100 |
| Evidenziare: | Valvola a saracinesca di acciaio inossidabile della classe 600,Valvola a saracinesca di acciaio inossidabile di ASME,Valvola a saracinesca di acciaio inossidabile DN100 |
||

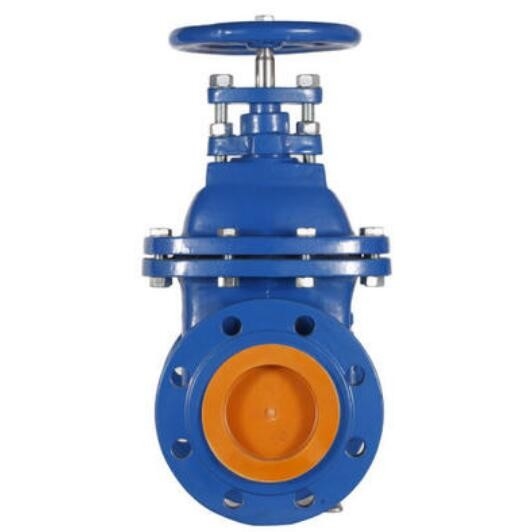

Listino prezzi della flangia dell'ansa dell'acqua del ghisa della valvola a saracinesca del dispositivo di tenuta a pressione della classe 600~2500
OS&Y, gambo di aumento, cuneo flessibile
Anello infilata o saldata del cofano del sedile di pressione, del sedile
ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,
A351 CF3, A351 CF3M, A351 CN7M
Conformità di norme
Progettazione e fabbricazione: AMSI B16.34, API600 API6D, BS1414
Faccia a faccia (capo a capo): ANSI B16.10, API6D
Collegamento flangiato: ANSI B16.5
Estremità saldata estremità: ANSI B16.25
Prova ed ispezione: API598, API6D
A. anello di rinforzo: Assorbe la spinta applicata da pressione interna
Anello di B. Thrust: Protegge la guarnizione metallica molle da deformazione
C. Gasket: La progettazione angolare unica fornisce il sigillamento superiore
| Lista di materiali | ||
| NO. | Nome di parte | Materiale |
| 23 | Capezzolo di grasso | Ottone |
| 22 | Vite della larva | Acciaio al carbonio |
| 21 | Dado del volantino | Acciaio al carbonio |
| 20 | Volantino | Ghisa malleabile/acciaio fuso/ferro duttile/acciaio fabbricato |
| 19 | Dado del giogo | Carbonio steel/SS |
| 18 | Perno ad occhio e dado | I 193 B7/A194 2H~A193 B8/A194 8 |
| 17 | Pin | Acciaio al carbonio/acciaio inossidabile |
| 16 | Dado del gambo | Un 439-D2/cu-alloy |
| 15 | Flangia della ghiandola | Acciaio al carbonio/equivalente al materiale del corpo |
| 14 | Ghiandola | Macchi meno d'acciaio |
| 13 | Cespuglio della ghiandola | Vedi il materiale del corpo |
| 12 | Sedile posteriore | |
| 11 | Gambo | |
| 10 | Anello di Seat | |
| 09 | Cuneo | |
| NO. | Nome di parte | WCB | LCB | WC6 | WC9 |
| 08 | Bolt e dado | A193 Gr B7/A194 Gr 2H | A320 Gr L7/A194 Gr 4 | A193 Gr B16/A194 Gr 4/7 | A193 Gr B16/A194 Gr 4/7 |
| 07 | Imballaggio di ghiandola | Grafite | Grafite | Grafite | Grafite |
| 06 | Guarnizione | Ferro molle | Ferro molle | SS304 | SS304 |
| 05 | Spinga l'anello | A105 | A182 F304 | A182 F11 | A182 F22 |
| 04 | Anello di rinforzo | A105 | A182 F304 | A182 F11 | A182 F22 |
| 03 | Giogo | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
| 02 | Cofano | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
| 01 | Corpo | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
| NO. | Nome di parte | C5 | C12 | CF8 | CF8M |
| 08 | Bolt e dado | A193 Gr B7/A194 Gr 2H | A193 Gr B16/A194 Gr 4/7 | A193 B8/A194 8 | A193 B8M/A194 8M |
| 07 | Imballaggio di ghiandola | Grafite | Grafite | Grafite | Grafite |
| 06 | Guarnizione | SS304 | SS304 | SS304 | SS316 |
| 05 | Spinga l'anello | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 04 | Anello di rinforzo | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 03 | Giogo | A217 Gr C5 | A217 Gr C12 | A351 Gr CF8 | A351 Gr CF8M |
| 02 | Cofano | A217 Gr C5 | A217 Gr C12 | A351 Gr CF8 | A351 Gr CF8M |
| 01 | Corpo | A217 Gr C5 | A217 Gr C12 | A351 Gr CF8 | A351 Gr CF8M |
CLASSIFICHI LA VALVOLA A SARACINESCA DI 600~2500 PRESSURE-SEAL
| Dimensioni | |||||||||||||||
| Classe 600 | |||||||||||||||
| Dimensione | pollice | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L-L1 | millimetro | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L-SP | millimetro | 178 | 216 | 254 | 305 | 381 | 457 | 584 | 711 | 813 | 889 | 991 | 1092 | 1194 | 1397 |
| H | millimetro | 525 | 610 | 650 | 775 | 825 | 1050 | 1200 | 1450 | 1600 | 1800 | 2050 | 2245 | 2400 | 2670 |
| K | millimetro | 250 | 250 | 300 | 350 | 400 | 500 | 600 | 600 | 400~ | 450~ | 450~ | 500~ | 500~ | 550~ |
| Peso | chilogrammo | 35 | 55 | 62 | 105 | 160 | 205 | 400 | 690 | 815 | 1125 | 1650 | 2025 | 2325 | 3980 |
| Classe 900 | |||||||||||||||
| Dimensione | pollice | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| L-L1 | millimetro | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | |
| L-SP | millimetro | 216 | 254 | 305 | 356 | 432 | 508 | 660 | 787 | 914 | 991 | 1092 | 1219 | 1321 | |
| H | millimetro | 550 | 645 | 670 | 790 | 855 | 1075 | 1225 | 1500 | 1635 | 1830 | 2145 | 2300 | 2485 | |
| K | millimetro | 300 | 300 | 300 | 400 | 450 | 300~ | 350~ | 400~ | 400~ | 450~ | 500~ | 500~ | 550~ | |
| Peso | chilogrammo | 75 | 90 | 96 | 136 | 225 | 275 | 490 | 825 | 1150 | 1500 | 2100 | 2750 | 3400 | |
| Classe 1500 | |||||||||||||||
| Dimensione | pollice | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||||
| L-L1 | millimetro | 368 | 419 | 470 | 546 | 673 | 705 | 832 | 991 | 1130 | |||||
| L-SP | millimetro | 216 | 254 | 305 | 406 | 483 | 559 | 711 | 864 | 991 | |||||
| H | millimetro | 570 | 670 | 725 | 850 | 890 | 1125 | 1235 | 1520 | 1650 | |||||
| K | millimetro | 300 | 300 | 300~ | 300~ | 300~ | 350~ | 350~ | 400~ | 400~ | |||||
| Peso | chilogrammo | 95 | 110 | 125 | 205 | 256 | 330 | 655 | 1200 | 2010 | |||||
| Classe 2500 | |||||||||||||||
| Dimensione | pollice | 2 | 2-1/2 | 3 | 4 | 5 | 6 | ||||||||
| L-L1 | millimetro | 451 | 508 | 578 | 673 | 794 | 914 | ||||||||
| L-SP | millimetro | 279 | 330 | 368 | 457 | 533 | 610 | ||||||||
| H | millimetro | 600 | 695 | 740 | 890 | 970 | 1135 | ||||||||
| K | millimetro | 400 | 450 | 300~ | 350~ | 350~ | 350~ | ||||||||
| Peso | chilogrammo | 110 | 130 | 140 | 225 | 295 | 1480 | ||||||||
L'operazione dell'ingranaggio ha suggerito. Dimensioni a richiesta.
Abbreviazione: PS-breve modello
Che cosa è valvola a saracinesca?
Una valvola a saracinesca può essere definita come tipo di valvola che ha utilizzato un portone o il disco cuneiforme ed il disco muove il perpendicolare per scorrere per iniziare o fermare il flusso di fluido nella conduttura.
Una valvola a saracinesca è il tipo più comune di valvola utilizzato in tutto lo stabilimento di fabbricazione. È una valvola di moto lineare utilizzata per iniziare o fermare il flusso di fluido. In servizio, queste valvole sono in una posizione completamente aperta o completamente chiusa.
Quando la valvola a saracinesca è completamente aperta, il disco di una valvola a saracinesca completamente è rimosso dal flusso. Di conseguenza virtualmente nessuna resistenza da scorrere. dovuto questa pressione pochissima perdita quando passaggi fluidi tramite una valvola a saracinesca.
Per raggiungere il sigillamento adeguato, quando la valvola è completamente chiusa, il contatto della superficie 360° è richiesto fra il disco ed i sedili.
Le valvole a saracinesca non dovrebbero essere utilizzate per il regolamento o il soffocamento del flusso perché il controllo accurato non è possibile.
L'alta velocità del flusso nella valvola parzialmente aperta può causare l'erosione delle superfici di disposizione dei posti a sedere e del disco ed inoltre crea la vibrazione ed il rumore.
|
Tipo della valvola |
VALVOLA A SARACINESCA DEL CS/SS - FL/BW |
|
|
Progettazione Std |
IL BS EN ISO 10434 []/API 600/API 602/API 603/ASME B16.34 DELLE BS 1414 |
|
|
Intervallo di grandezza |
40 DN a 400 DN [1 1/2» a 16"] |
|
|
Corpo |
[CS - ASTM A 216 gr. WCB] [ss - ASTM A 351 Gr.CF8/CF8M] |
|
|
Disposizione |
AISI 410/304/316 |
|
|
Seat/cuneo |
Cr di 13%. Acciaio/AISI 410/304/316 |
|
|
Caratteristiche del progetto |
Cofano serrato, OS & YT, HW & manovrato mediante ingranaggi |
|
|
Dividere proporzionalmente |
ASME - Classe 150/300/600 |
|
|
Faccia a faccia |
ASME B 16,10/EN 558 -1/API 6D |
|
|
Fine connessione |
Flangiato |
ASME B16.5, CLASSIFICANO 150/300/600 |
|
Saldatura testa a testa |
ASME B16.25 |
|
|
Campione di prova. |
IL BS EN 12266 - 1 []/API 598 DELLE BS 6755-1 |
|
|
Facoltativo |
Anello di lanterna/indicatore & dispositivo affronto di lavori forzati rinnovabile Stellite/di Seat di chiusura/flange rivestite/della misura/RTJ dalla disposizione del passaggio/più alte dimensioni/speciale MOC: Acciai inossidabili austenitici e duplex |
|
|
PN |
DN |
Dimensione (millimetri) |
||||||
|
L |
D |
D1 |
D2 |
B |
N-φ |
H |
||
|
1.6MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
|
Tipi di valvole a saracinesca
Ci sono tre modi classificare la valvola a saracinesca.
Tipi di dischi
Cuneo solido della conicità
Cuneo flessibile
Spacchi il cuneo o la valvola a disco parallela
Tipi di giunti del cofano del corpo
Cofano avvitato
Serrare-cofano
Saldare-cofano
Cofano della Pressione-guarnizione
Tipi di movimenti del gambo
Gambo aumentante o tipo di Y & di OS (fuori del gambo ed a vite)
tipo del gambo di Non aumento
Caratteristiche:
●Le valvole a saracinesca tradizionali del sedile a fondo piatto sono depositate solitamente nella scanalatura inferiore della valvola dovuto gli oggetti esterni
quali la pietra, il legno, il cemento, la carta, i detriti, ecc., dopo avere arrossito il tubo con acqua. La causa non può chiudersi strettamente e formare l'allentamento
fenomeno, valvola a saracinesca di morbido sigillamento facendo uso degli stessi del tubo al fondo della progettazione piana, non facile causare deposito dei detriti,
il flusso di fluido senza impedimenti, l'intera piastrina della valvola della colla del pacchetto è fatto della gomma di alta qualità, all'interno di intera esternalizzazione, domestica
la tecnologia di gomma di prima classe di vulcanizzazione fa il piatto della valvola dopo che la vulcanizzazione può assicurare la dimensione accurata della geometria e la gomma
e la ditta di collegamento del portone della ghisa sferoidale, non facile cad da da e la memoria elastica hanno preferito.
●Il corpo di valvola resistente alla corrosione è dipinto con polvere e l'epossiresina per impedire la corrosione e la ruggine del corpo di valvola e può
sia utilizzato nel sistema fognario.
●Non facilmente rotto in ghisa tradizionale.
