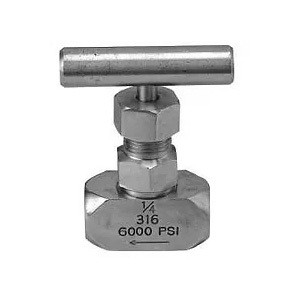

La valvola di globo flangiata ad alta pressione ha avvitato la valvola a spillo SS316 CF8M del cofano

Valvola di globo flangiata ad alta pressione, valvola a spillo avvitata del cofano fatta da SS316 CF8M

Lavoro della valvola a spillo:

Le valvole a spillo aprono e chiudono un orifizio con un'estremità affusolata che si alza e si abbassa con la rotazione di una maniglia. Figura 2 mostra ad una valvola a spillo la vista, la progettazione e le componenti a sezione trasversale. La maniglia (A) è collegata al tuffatore, inoltre ha chiamato un gambo (F). Quando girate la maniglia, il tuffatore si muove verso l'alto o verso il basso basato sui fili (C). Il dado di chiusura (B) lo impedisce completamente svitare. Mentre il tuffatore si abbassa, l'estremità aguzza affusolata (i) entr inare contatto con la sede valvola completamente per sigillare l'orifizio (H). Spesso, la sede valvola inoltre è affusolata. Ci sono varie opzioni e dimensioni disponibili collegarla ad un tubo o ad un tubo flessibile attraverso il collegamento della porta (G) sull'input e sull'uscita. Il cofano (D) è collegato all'alloggio di valvola (E), che può essere fatto dai materiali differenti come acciaio inossidabile d'ottone o.

Sulla base dei fili, potete individuare molto precisamente l'estremità affusolata del tuffatore a partire dalla sede valvola per controllare esattamente la portata. Di conseguenza, variando la posizione del tuffatore controllerete la portata fra massimo e zero.

Tipi differenti di valvole a spillo:

Una valvola a spillo infilata manuale (descritta precedentemente) è il tipo più comune di valvola a spillo. Tuttavia, due varianti supplementari sono: motorizzato ed angolo.

• Valvola a spillo motorizzata: Queste valvole a spillo non hanno una maniglia per l'operazione manuale, ma invece utilizzano un azionatore elettrico o pneumatico per collegarsi a e girare il tuffatore. Questi possono essere telecomandati, utilizzato in un sistema a ciclo chiuso e/o mettono sopra un temporizzatore per controllare esattamente a distanza la portata.
• Valvola a spillo di angolo: Queste valvole a spillo girano l'uscita dall'entrata da 90 gradi invece di in linea. Lo stesso concetto dell'operazione si applica, ma l'angolo di 90 gradi può tenere conto migliore integrazione di sistema. Figura 3 mostra un esempio di una valvola a spillo di angolo.

Selezione della valvola a spillo:

Nel selezionare una valvola a spillo, quattro caratteristiche e/o requisiti di applicazione principali devono essere considerati: materiale, pressione, dimensione e temperatura.

Materiale

Il materiale d'abitazione della valvola a spillo (figura 2 il callout E) è specificata secondo l'applicazione. I materiali più comuni dell'alloggio di valvola sono d'ottone e di acciaio inossidabile dovuto la loro gamma di resistenza chimica, tuttavia, là sono inoltre altri materiali disponibili per le applicazioni speciali.

Applicazioni della valvola a spillo:

La maggior parte dei governatori costanti della pompa di pressione hanno valvole a spillo per minimizzare gli effetti delle fluttuazioni nella pressione di scarico della pompa. Le valvole a spillo inoltre sono utilizzate in alcune componenti dei sistemi di controllo di combustione automatica in cui il regolamento molto preciso di flusso è necessario.

Progettazioni del corpo della valvola a spillo

Un tipo di progettazione del corpo per una valvola a spillo è il corpo delle azione della barra. I corpi di riserva di Antivari sono comuni e, nei tipi del globo, una palla che gira nel gambo fornisce la rotazione necessaria per la disposizione dei sedili senza danno.

Le valvole a spillo sono utilizzate frequentemente come valvole di conteggio. Le valvole di conteggio sono utilizzate per controllo di flusso estremamente fine. Il disco o l'orifizio sottile tiene conto le caratteristiche di flusso lineari. Di conseguenza, il numero dei giri del volante può direttamente essere correlato alla quantità di flusso. Una valvola di conteggio tipica ha un gambo con 40 fili per pollice.

Le valvole a spillo usano generalmente uno di due stili dell'imballaggio del gambo: un giunto circolare con gli anelli della protezione di TFE o un cilindro d'imballaggio di TFE. Le valvole a spillo sono fornite spesso dei sedili sostituibili per facilità di manutenzione.
